Conheça o Hexagon MinePlan GeoLogic: Modelagem geológica implícita no MinePlan.
Você sabia que o pacote MinePlan possui um poderoso módulo de modelagem geológica implícita? Nas Dicas & Truques de hoje, falaremos dele: o GeoLogic!
O GeoLogic é um software do pacote MinePlan capaz de criar superfícies e sólidos, gerando um modelo tridimensional robusto e representativo da geologia de determinada região. O programa utiliza algoritmos de funções de base radial (RBF, do inglês Radial Basis Functions) para modelar os corpos geológicos a partir de dados de sondagem, amostras de trincheira ou frentes de lavra. Os resultados trazem sólidos fechados, de contornos naturais e confiabilidade estatística (Figura 1).

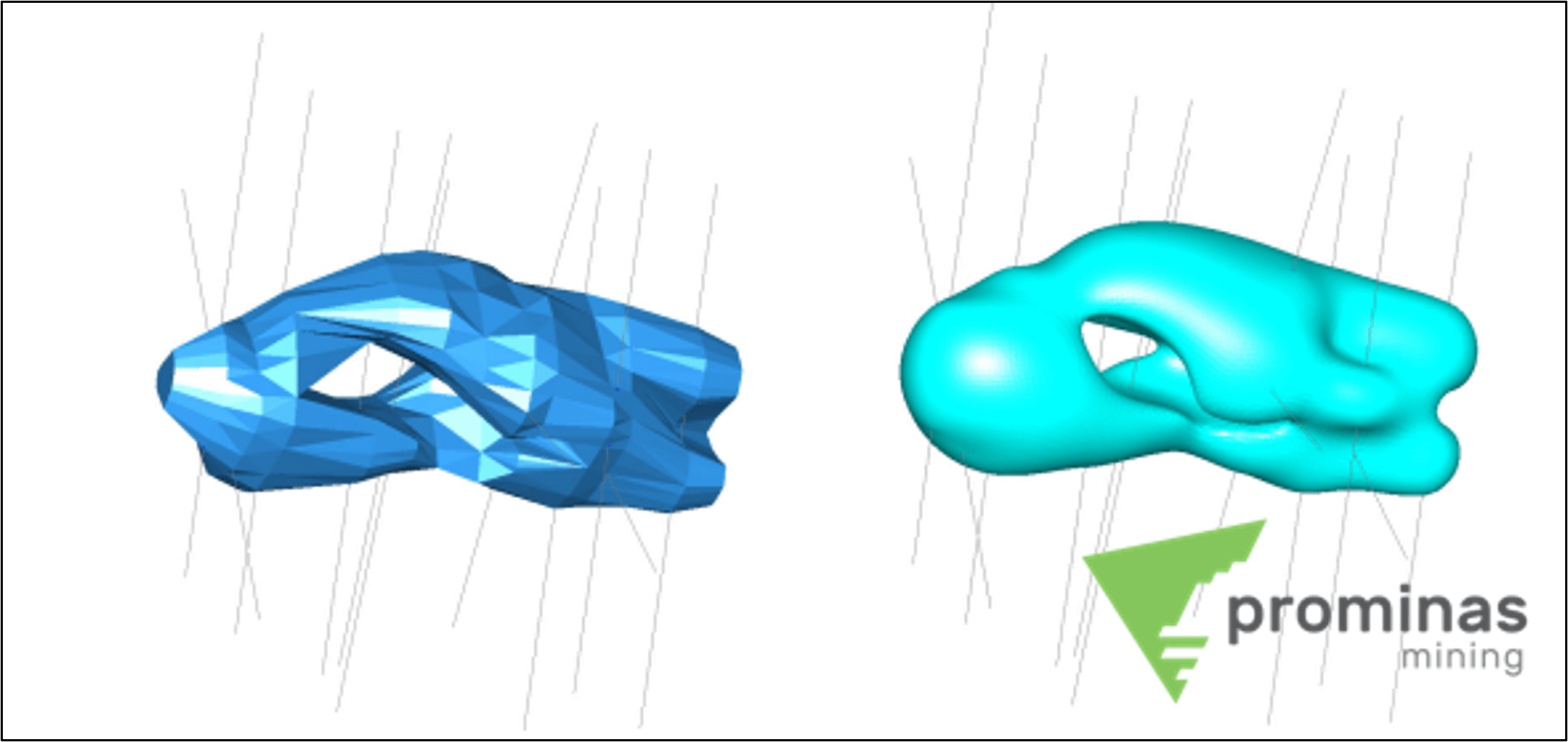

Figura 1: Diferenças entre a modelagem explícita (esquerda) e implícita (direita).
O GeoLogic pode ser aberto sob o menu Geo Tools do MP3D, apresentando uma interface simples e intuitiva. Ele permite gerar eventos geológicos de modo isolado, o Sandbox, ou em sequência, chamada Timeline, sendo o primeiro modo ideal para testes de dados e configurações, ou atualizações pontuais. Já o modo Timeline é especialmente importante na reconstrução geológica completa, uma vez que a ordem de eventos como falhas, veios ou intrusões afetam o resultado final, interceptando as camadas mais velhas.
Após gerados, todos os sólidos e superfícies do GeoLogic podem ser vistos diretamente no MinePlan 3D e comparados com as vistas de furos armazenados no Drillhole Manager (Torque), por exemplo (Figura 2). Caso seja necessário, o usuário pode facilmente alterar parâmetros e reconstruir o modelo geológico, o que permite ao geólogo construir e explorar diferentes cenários, refinar e criar modelos complexos, que podem ser rapidamente atualizados com novas informações.
Figura 2: Corpo litológico modelado em comparação com os dados de furos de sondagem.
Depois de modelados (Figura 3), os sólidos representativos da geologia de determinado local podem ser úteis para carimbar modelos de blocos, no planejamento de furos de sondagem ou mesmo na infraestrutura e lavra de uma mina.

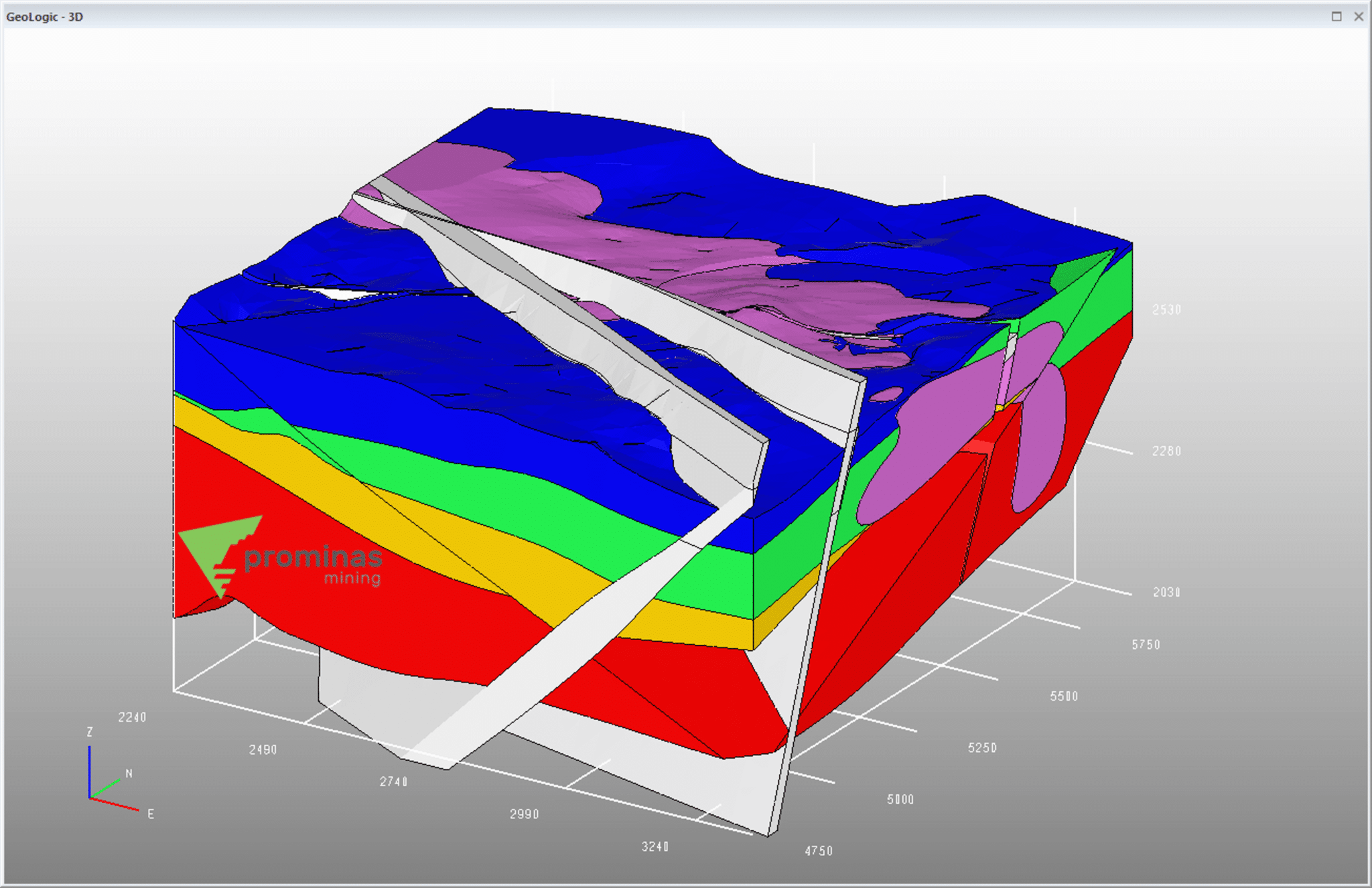

Figura 3: Modelo geológico construído no GeoLogic a partir de dados de sondagem.
E aí, gostou dessa dica? Para mais informações sobre o GeoLogic, além de outras funcionalidades e ferramentas do MinePlan, entre em contato com nossa equipe que teremos satisfação em atendê-lo.
Até a próxima!!!
Equipe Prominas Mining
